Почему трескается сварной шов: 7 главных причин и как их избежать

Ключевые выводы

• Сварной шов может лопнуть из-за внутренних напряжений в металле, которые возникают при резком нагреве и остывании. Без правильной технологии эти напряжения разрывают соединение.
• Неправильный выбор электродов или проволоки для конкретного типа стали - одна из самых частых ошибок новичков, ведущая к хрупкости шва.
• Загрязнения на поверхности (ржавчина, масло, краска) не просто ухудшают внешний вид, но и создают поры, которые становятся точками разрушения под нагрузкой.
• Перегрев металла приводит к изменению его структуры, делая зону вокруг шва хрупкой, даже если сам шов выглядит гладким.

Вы только что закончили ответственный стык, зачистили шлак, и шов кажется идеальным. Но через день, а то и час после нагрузки, вы слышите неприятный хруст. Стык разошелся. Это не просто досадная неудача - это потенциальная авария, особенно если речь идет о несущих конструкциях или трубопроводах. Почему так происходит? Металл ведь должен быть прочным.

Дело в том, что сварка - это не просто «склеивание» двух кусков железа огнем. Это сложный физико-химический процесс, где металл переходит в жидкое состояние, а затем кристаллизуется. Если нарушить баланс температур, химического состава или механических условий, внутри шва образуются микротрещины. Они невидимы глазу, но под давлением они расходятся, превращая надежное соединение в опасную ловушку.

Давайте разберем по полочкам, почему сварной шов может лопнуть, и как предотвратить эту проблему еще до того, как вы включите аппарат.

Внутренние напряжения и деформация металла

Представьте, что вы держите металлическую пластину. Вы нагреваете ее центр до тысячи градусов, а края остаются холодными. Горячий металл расширяется, но холодные края ему мешают. Когда вы убираете горелку, центр остывает быстрее и сжимается. Края снова сопротивляются. В результате внутри металла возникают колоссальные внутренние напряжения.

Если конструкция жесткая (например, толстый лист или трубчатый каркас), металлу неоткуда уйти. Эти напряжения накапливаются. Как только они превышают предел прочности материала, металл рвется. Это называется остаточными напряжениями. Часто трещина появляется не сразу, а спустя время, когда конструкция подвергается вибрации или перепадам температур.

Чтобы снизить этот риск, нужно правильно варить:

• Использовать правильную последовательность проваривания. Например, варить короткими участками, отступая друг от друга, чтобы тепло распределялось равномерно.
• Применять предварительный подогрев. Для толстого металла (более 10-15 мм) перед сваркой часто требуется нагреть всю деталь до 100-200°C. Это замедляет охлаждение и снижает градиент температур.
• Оставлять зазоры. Иногда лучше сделать небольшой технологический зазор, чем туго стягивать детали болтами перед сваркой.

Неправильный выбор электродов и присадочного материала

Это ошибка номер один среди начинающих сварщиков. Вы берете любой удобный электрод, например, универсальный МР-3, и пытаетесь им варить нержавеющую сталь или высокопрочный легированный сплав. Результат предсказуем: шов будет хрупким.

Электроды делятся на множество классов в зависимости от состава покрытия и сердечника. Каждый тип предназначен для своей задачи:

• Для низкоуглеродистой стали подходят электроды с рутиловым покрытием (типа УОНИ или ОЗС). Они дают мягкий, пластичный шов.
• Для нержавеющей стали нужны специальные электроды (например, НЖ-13 или ОЗЛН). Обычный угольный стержень там просто не расплавит металл должным образом или создаст гальваническую пару, которая приведет к коррозии и разрушению.
• Для алюминия требуются совершенно другие условия и газы, так как оксидная пленка на алюминии плавится при температуре выше, чем сам металл.

Если марка электрода не соответствует марке основного металла, в зоне сплавления образуется интерметаллид - хрупкое соединение, которое ломается, как стекло. Всегда проверяйте соответствие материалов в технической документации или спрашивайте у продавца.

Загрязнение поверхности: ржавчина, масло и влага

Многие считают, что немного ржавчины или старой краски не страшно. «Пропилю, и все». Но на самом деле это бомба замедленного действия. Под слоем ржавчины скрывается вода и соли. При нагреве вода испаряется, образуя пар. Пар пытается выйти из жидкого металла, но не успевает. Он остается внутри в виде пузырьков - пор.

Поры ослабляют сечение шова. Вместо сплошной массы металла вы получаете губчатую структуру. Кроме того, сера и фосфор, содержащиеся в окалине и масле, являются вредными примесями. Они снижают пластичность стали. Такой шов может выглядеть ровным, но при ударе он рассыплется.

Правило простое: варить можно только чистый металл. Перед началом работ обязательно:

1. Удалите всю краску, грунтовку и антикоррозийные составы в зоне сварки и околошовной области (минимум 20 мм в каждую сторону).

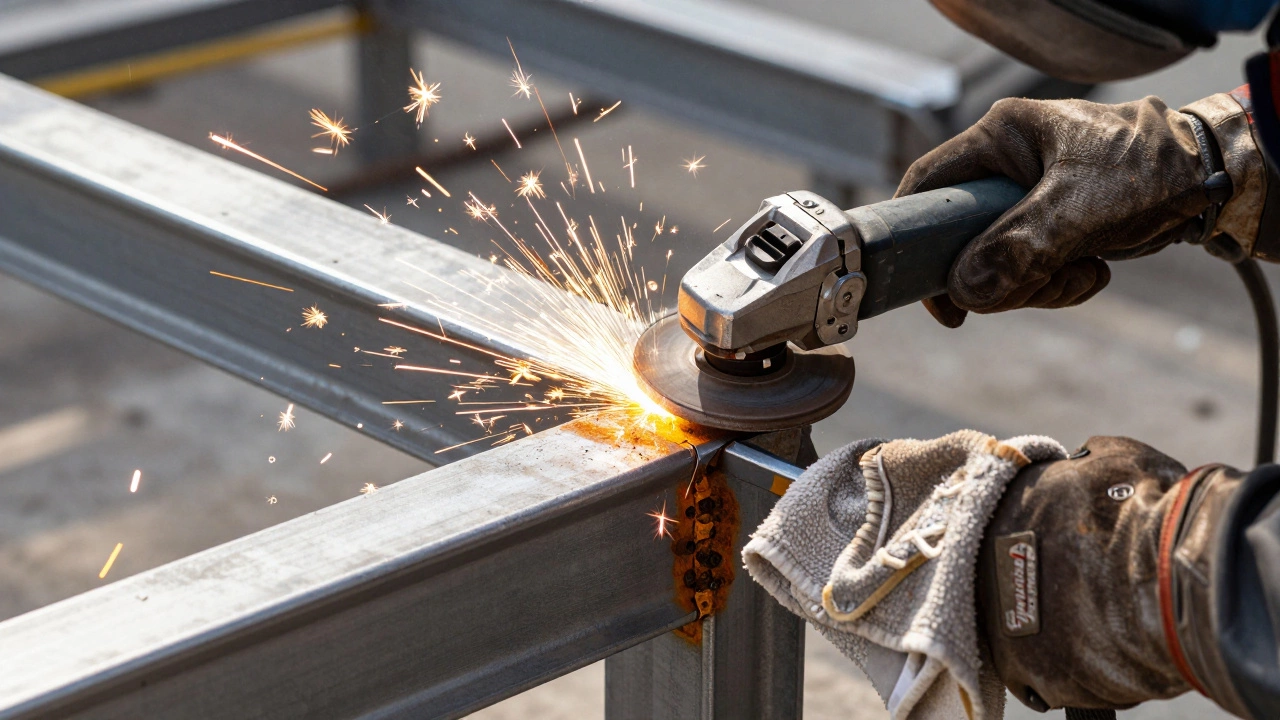

2. Зачистите металл до блеска шлифмашинкой или щеткой.
3. Обезжирьте поверхность растворителем (ацетоном, бензином «Калоша»), если были следы масла или смазки.
4. Проверьте электроды. Если они хранились во влажном помещении, покрытие могло впитать влагу. Такие электроды нужно прокалить в печи или духовке при 300-400°C перед использованием.

Горячие и холодные трещины: в чем разница?

Трещины в сварных швах делятся на два основных типа, и причины у них разные.

Горячие трещины появляются прямо во время сварки или сразу после нее, пока металл еще красный. Их причина - ликвация примесей (серы, фосфора) по границам зерен. Когда металл начинает твердеть, эти слабые границы не выдерживают усадочных напряжений и разрываются. Чаще всего это случается при слишком высокой скорости сварки или недостаточном тепловложении.

Холодные трещины - более коварны. Они могут появиться через несколько часов или даже дней после сварки. Главная причина - диффузия водорода. Водород попадает в металл из влаги на электродах, из флюса или из загрязнений. В горячем металле водород растворяется, но при остывании его растворимость падает. Атомы водорода скапливаются в микродефектах, создавая огромное давление, которое разрывает кристаллическую решетку стали. Особенно чувствительны к этому высокопрочные стали.

Бороться с водородом можно только одним способом: исключением источников влаги. Используйте сухие электроды, обезжиренные поверхности и, при необходимости, постнагрев шва для выхода водорода.

Перегрев и неправильное охлаждение

Сварка - это термическая обработка. Зона вокруг шва (термически влияемая зона) проходит через циклы нагрева и охлаждения. Если вы ведете электрод слишком медленно или используете слишком большой ток, металл перегревается. Крупные зерна, образующиеся при перегреве, делают металл хрупким.

Еще хуже ситуация с быстрым охлаждением. Если вы варите тонкий металл на сквозняке или брызгаете водой для охлаждения, структура стали меняется. В углеродистых сталях быстрый остыв может привести к образованию мартенсита - очень твердой, но крайне хрупкой фазы. Мартенсит не гнется, он ломается.

Как контролировать температуру?

• Подбирайте ток правильно. Для тонкого листа нужен малый ток (60-90 А), для толстого - больший (150-200 А и выше). Ориентируйтесь на рекомендации на упаковке электродов.
• Не охлаждайте шов принудительно. Пусть металл остывает естественным путем. Если нужно замедлить охлаждение, накройте шов асбестовой тканью или минеральной ватой.
• Следите за шириной шва. Широкий, плоский шов обычно прочнее и пластичнее, чем узкий и выпуклый («горбатый»). Горбатый шов создает концентрацию напряжений на краях.

Геометрия соединения и качество подготовки кромок

Иногда проблема не в процессе сварки, а в том, как детали соединены. Если вы пытаетесь проварить стык двух толстых листов без разделки кромок, электрод просто не достанет до корня шва. Получится непровар. Это скрытый дефект: снаружи шов целый, а внутри - две отдельные пластины, соединенные лишь тонкой пленкой металла. Под нагрузкой такой стык развалится мгновенно.

Для толщины более 4-5 мм обязательна разделка кромок (V-образная, U-образная или односторонняя V). Это позволяет электродному материалу проникнуть в глубину соединения. Также важно выдерживать правильный зазор между деталями. Слишком маленький зазор ведет к непровару, слишком большой - к прожогу и избытку наплавленного металла, который тоже может стать слабым местом.

Как проверить шов на наличие скрытых дефектов?

Визуальный осмотр - первый шаг, но он не гарантирует надежности. Гладкий шов может иметь внутреннюю пустоту. Для профессиональных работ используют методы неразрушающего контроля (НК):

• Визуально-измерительный контроль (ВИК). Осмотр на глаз, измерение высоты и ширины шва, проверка на отсутствие кратеров и подрезов.
• Капиллярный контроль. Использование пенетрантов (специальных жидкостей), которые проникают в поверхностные трещины и проявляют их под действием проявителя.
• Ультразвуковой контроль (УЗК). Позволяет обнаружить внутренние трещины и непровары на глубине. Это стандарт для ответственных конструкций.
• Радиографический контроль (РК). Рентгеновское или гамма-излучение дает снимок внутреннего строения шва. Самый точный, но дорогой и сложный метод.

Для домашних мастерских достаточно тщательного визуального осмотра и простукивания шва молотком (если конструкция позволяет). Здоровый шов звучит звонко, дефектный - глухо. Однако помните: простукивание само по себе может вызвать появление трещин в хрупком металле, поэтому используйте его с осторожностью.
