Толщина плиты фундамента: таблица, расчет и нормы СНиП

Вы когда-нибудь задумывались, почему один дом стоит на тонкой бетонной подушке, а другой требует массивного «блина» толщиной в полметра? Ошибка в этом вопросе стоит дорого. Слишком тонкая плита треснет при первом же морозе или подвижке грунта, а слишком толстая - это просто сжигание бюджета впустую. Вопрос не в том, какая высота считается «стандартом», а в том, что именно будет держать ваш дом.

В Санкт-Петербурге, где мы часто имеем дело с пучинистыми грунтами и высоким уровнем грунтовых вод, вопрос толщины монолитной плиты является критическим параметром для обеспечения устойчивости здания на сложных почвах особенно актуален. Здесь нет универсального ответа вроде «всегда делайте 30 см». Есть инженерный расчет, который учитывает вес стен, тип почвы и глубину промерзания.

От чего зависит толщина плиты: основные факторы

Прежде чем лить бетон, нужно понять, какие силы будут действовать на фундамент. Плита работает как единое целое, распределяя нагрузку от дома на большую площадь земли. Но чтобы она не сломалась под собственным весом или внешним давлением, ее жесткость должна быть достаточной.

• Нагрузка от здания: Кирпичный двухэтажный дом давит на грунт значительно сильнее, чем каркасный бунгало. Чем тяжелее стены и перекрытия, тем толще должна быть плита, чтобы выдержать этот вес без прогиба.
• Тип грунта: Песчаный грунт держит нагрузку хорошо, но может проседать неравномерно. Глина и суглинки (особенно в нашем регионе) склонны к пучению - они расширяются зимой при замерзании воды внутри себя. Это создает мощное вертикальное давление снизу вверх. Плита должна быть достаточно жесткой, чтобы противостоять этому «подбросу».
• Глубина заложения: Если плита лежит прямо на поверхности (плитный фундамент малой глубины), она подвержена максимальному влиянию мороза. Если она заглублена ниже уровня промерзания, нагрузка меняется, но требования к прочности остаются высокими.

Игнорирование хотя бы одного из этих факторов ведет к появлению трещин. И помните: трещина в фундаменте - это не просто косметический дефект, это угроза целостности всего дома.

Нормы СНиП и минимальная толщина

Строительные нормы и правила (СНиП) и современные СП (Своды Правил) дают четкие ориентиры. Согласно СП 50-101-2004 «Проектирование фундаментов зданий и сооружений», минимальная толщина монолитной железобетонной плиты для малоэтажного строительства обычно составляет 200-300 мм.

Однако цифра 200 мм - это абсолютный минимум для легких деревянных домов на стабильных грунтах. Для большинства частных домов в условиях средней полосы России, включая Ленинградскую область, стандартным решением считается плита толщиной 300 мм. Это «золотая середина», которая обеспечивает необходимую пространственную жесткость конструкции.

Обратите внимание: если вы строите тяжелый дом из кирпича или керамзитоблоков, экономия на сантиметрах плиты недопустима. Здесь лучше перестраховаться и взять 350-400 мм, чем потом заниматься усилением уже готового фундамента.

Конструкция плиты: роль армопояса и ребер жесткости

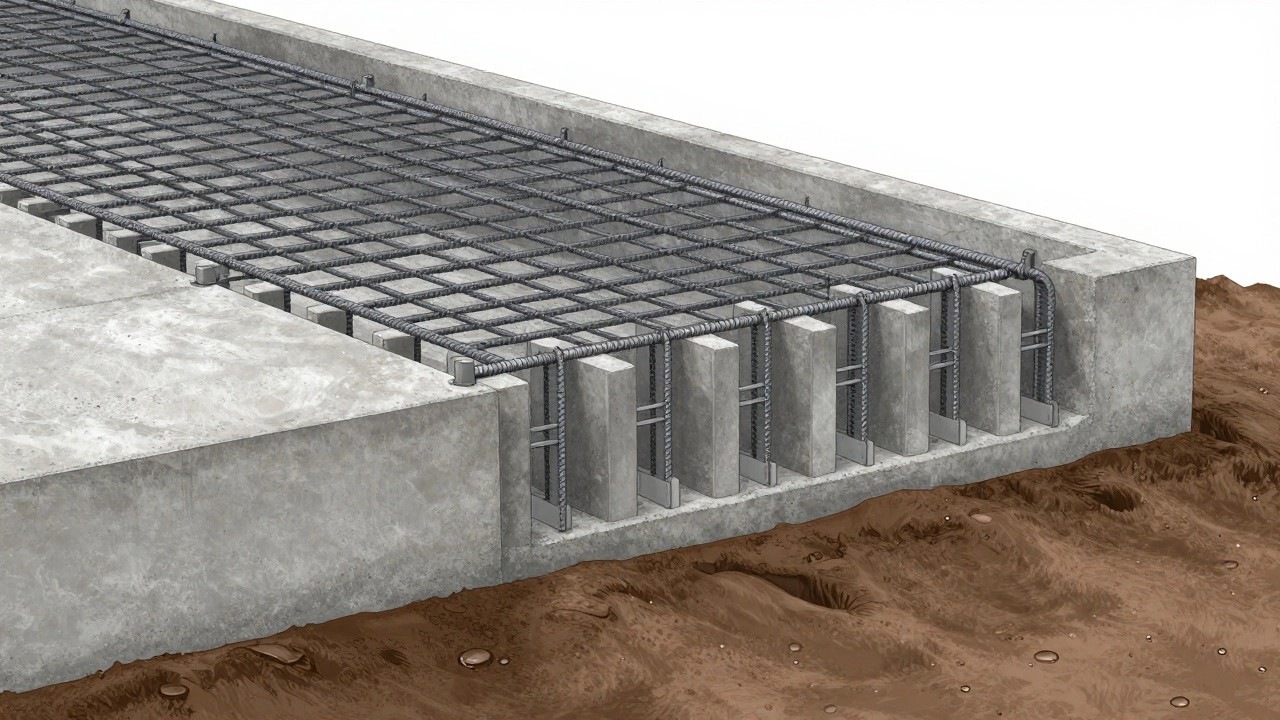

Толщина бетона сама по себе не гарантирует прочность. Ключевую роль играет армирование. В профессиональной практике редко используют просто прямоугольную плиту одинаковой толщины. Чаще применяется конструкция с ребрами жесткости, которые увеличивают несущую способность фундамента за счет изменения его формы и распределения нагрузок.

Представьте себе гофрированный картон. Он тонкий, но очень прочный благодаря своей форме. То же самое происходит с плитой, у которой есть нижние или верхние ребра (балки). Такая конструкция позволяет уменьшить общую толщину центральной части плиты до 200-250 мм, сохранив при этом высокую несущую способность за счет утолщенных зон под стенами.

Стандартная схема армирования включает два контура сетки:

1. Нижний контур: Принимает основную нагрузку от веса дома. Обычно используется стальная решетка из прутков диаметром 12-16 мм с шагом 150-200 мм.
2. Верхний контур: Защищает плиту от растяжения при пучении грунта. При пучении грунт давит снизу, пытаясь выгнуть плиту вверх. Верхняя арматура сопротивляется этому изгибу.

Расстояние между нижним слоем арматуры и нижней гранью бетона должно составлять не менее 3-5 см. Это保护层 (защитный слой), который предотвращает коррозию металла от влаги в грунте. Для этого используются пластиковые подставки («стульчики").

Как рассчитать толщину самостоятельно: простой метод

Хотя точный расчет требует привлечения инженеров и геологических изысканий, существует упрощенный способ оценки для типовых проектов. Основное правило: толщина плиты должна быть пропорциональна расстоянию между опорами (или размерам самой плиты).

Для жилых домов применяется следующее эмпирическое соотношение:
Толщина плиты ≥ Длина меньшей стороны плиты / 30

Например, если ваша плита имеет размеры 10х8 метров:

1. Берем меньшую сторону: 8 метров (8000 мм).
2. Делим на 30: 8000 / 30 = 266 мм.
3. Округляем в большую сторону до удобного значения: 300 мм.

Этот метод дает базовую оценку. Если грунт слабый (торф, мягкая глина), коэффициент деления уменьшается (например, до 25 или даже 20), что увеличивает требуемую толщину. Если грунт скальный - можно брать меньше, но для частного строительства в СПб это редкость.

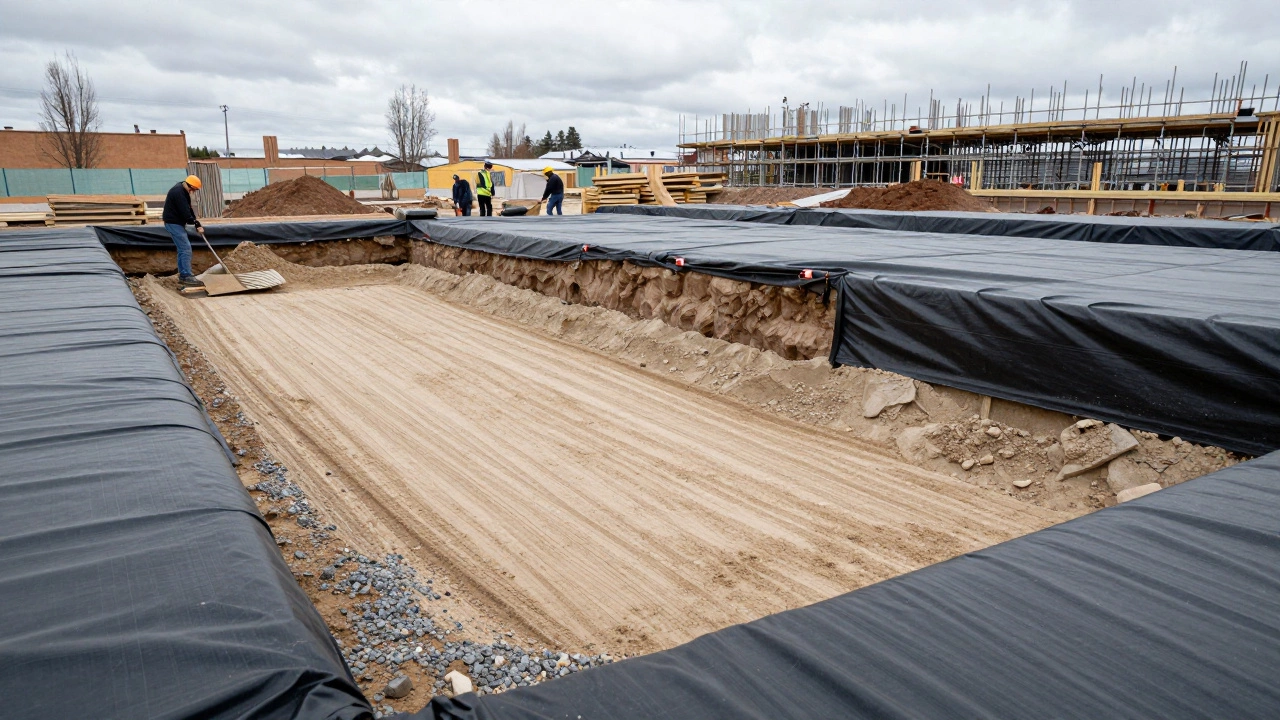

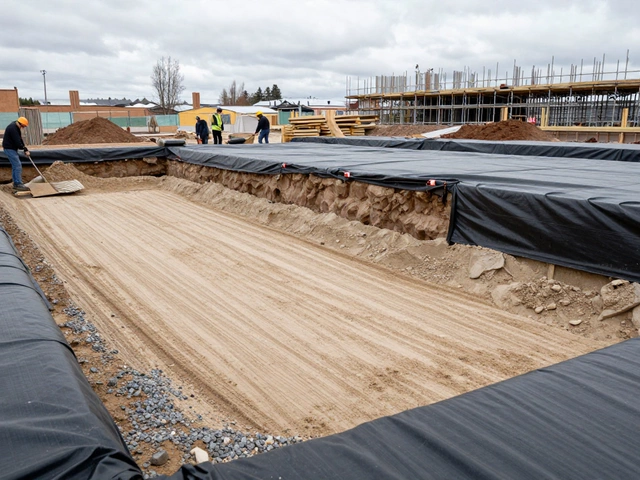

Подготовка основания: подушка и гидроизоляция

Сама по себе плита не работает в вакууме. Под ней обязательно устраивается подготовительный слой. Пропуск этого этапа приводит к выкрашиванию бетона и неравномерному распределению давления.

Стандартная структура подготовки выглядит так:

• Геотекстиль: Расстилается по дну котлована, чтобы предотвратить смешивание песка с глиной и фильтрацию воды.
• Песчано-гравийная подушка: Толщиной 15-30 см. Она выравнивает основание и дренирует воду. Каждый слой уплотняется виброплитой. Без уплотнения песок со временем осядет, и плита «поплывет».
• Черновая стяжка: Тонкий слой тощего бетона (3-5 см) поверх песка. Она создает ровную поверхность для укладки гидроизоляции и защищает ее от проколов камнями.
• Гидроизоляция: Двойной слой рулонного материала (например, Технониколь) или обмазочная битумная мастика. Вода - главный враг бетона и арматуры.

Частые ошибки при строительстве

Даже зная теорию, легко ошибиться на практике. Вот самые распространенные проблемы, с которыми сталкиваются застройщики:

• Экономия на бетоне: Использование марки ниже М300 (В22.5). Для фундамента нужна марка бетона не ниже М300, класс прочности В22.5, водопроницаемость W4-W6, морозостойкость F150-F200. Более дешевый М200 быстро разрушится в циклах замораживания-оттаивания.
• Неправильное армирование: Укладка арматуры прямо на землю или на песчаную подушку без защитного слоя. Арматура ржавеет, увеличивается в объеме и разрывает бетон изнутри.
• Отсутствие деформационных швов: Для больших площадей (>100 кв. м) или сложных конфигураций дома нужны компенсационные швы. Они позволяют зданию немного «дышать» и двигаться, не трескаясь.
• Заливка частями без технологии «холодного шва»: Бетон должен заливаться непрерывно. Если приходится делать перерыв, место стыка нужно тщательно подготовить (очистить, увлажнить, обработать жидким бетоном), иначе это将成为 слабое место.

Заключение: когда вызывать инженера?

Если вы строите небольшой дачный домик из бруса на сухом песке, можете смело ориентироваться на толщину 200-250 мм. Но если речь идет о капитальном доме из блоков или кирпича, особенно в условиях Санкт-Петербурга с его спецификой грунтов, самостоятельный расчет рискован.

Инженерный проект фундамента обойдется в разумную сумму по сравнению со стоимостью ремонта трещин в стенах через пять лет. Геологические изыскания на участке (бурение скважин) покажут реальную картину: где проходит уровень грунтовых вод, насколько глубоко промерзает почва и какова ее несущая способность. Эти данные - основа для правильного выбора толщины и армирования вашей плиты.
